Core rope memory, la ROM de los Apollo

El AGC (por Apollo Guidance Computer) fue el ordenador utilizado en el módulo de mando y el  módulo lunar de las misiones que hace unos 40 años llevaron hombres a la Luna. A pesar de que en esa época ya existí­an los circuitos integrados, estos eran lo suficientemente “modernos” como para que la NASAdesconfiase de su fiabilidad y los dejase de lado. Así­ fue como los AGC terminaron utilizando memorias ROM“tejidas” con delgados cables y núcleos magnéticos, dispositivos conocidos comocore rope memory. Tejidas a mano por anónimas obreras textiles de Massachusetts, contribuyeron al éxito de las primeras misiones espaciales….

A pesar de que algunos siguen discutiendo si realmente el hombre llegó o no a la Luna, parte de la tecnologí­a que hoy utilizamos fue impulsada durante el desarrollo de las misiones Apollo. Todos conocemos las dificultades que presenta enviar un astronauta a la Luna, hacerlo alunizar, y luego despegar y volver a nuestro planeta. En la década de 1960 esto era aún más complejo, por que uno de los pilares sobre los que debe apoyarse cualquier misión de este tipo -la informática- aún estaba en pañales. Guiar una nave hasta nuestro satélite natural y hacerla posar suavemente sobre su superficie es algo que escapa a las posibilidades humanas. Demorar unas décimas de segundo el encendido o apagado de un motor puede representar la diferencia entre el éxito de la misión o el más estrepitoso y horrible fracaso. Sin embargo, un ordenador, aún sin poseer una gran potencia de cálculo, puede encargarse de esas tareas sin problemas. La NASA lo sabí­a, y decidió dotar a sus naves de un ordenador de a bordo. Así­ fue como nació el AGC (por Apollo Guidance Computer).

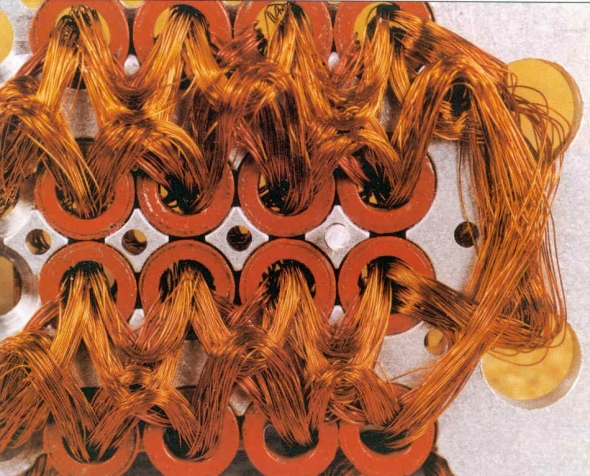

Las memorias se empaquetaban en módulos.

Las memorias se empaquetaban en módulos.

Obviamente, hace 40 o 50 años pensar en “un ordenador” era pensar en algo del tamaño de un departamento, pesado como una docena de elefantes y alimentado por miles de vatios de energí­a. Algo así­ no podí­a incluirse en los módulos que estaba diseñando la NASA. El gobierno de los Estados Unidos disponí­a de unos ordenadores más pequeños (y limitados) que habí­an sido diseñados para guiar los misiles balí­sticos Polaris, pero su potencia era bastante menor que la requerida por la NASA. El ordenador de los Apollo deberí­a ser capaz de encargarse de las tareas de navegación y guiado autónomo de la nave, algo así­ como un “piloto automático” prácticamente independiente de los astronautas. La empresa North American habí­a sido designada por la NASA como encargada del desarrollo del módulo de mando (CSM) de los Apolo, y sus directivos se dirigieron al Instituto de Tecnologí­a de Massachusetts (MIT), sitio en el que se encontraban los mayores expertos en informática de la época, en busca de propuestas y soluciones. Luego de varias reuniones, llegaron a la conclusión de que podí­a construirse un ordenador como el que necesitaban, y que tendrí­a un volumen aproximado de un pie cúbico, es decir, más o menos lo que ocupa un cubo de unos 30 centí­metros de lado.

Si bien la -para entonces- novedosa tecnologí­a de los circuitos integrados estaba disponible, y la NASA compró en aquella época cerca de un millón de chips que utilizó en diferentes proyectos, lo cierto es que a la hora de dotar al AGC de una memoria ROM no confiaron en el silicio. En lugar de utilizar chips, los programas del AGC se “cablearon” fí­sicamente, un sistema similar a las memorias de núcleo de ferrita que se utilizaban en buena parte de los ordenadores de la época, y que era bien conocido. La core rope memory (algo así­ como núcleo de memoria de cuerda) del AGC tenia una capacidad equivalente a unos 36KB de 16 bits (la RAM era de solo 2KB), donde cada uno de sus bits estaba codificado (o “cableado”) con cables de cobre “tejidos” alrededor de pequeños toroides hechos de una aleación de acero y ní­quel. En estas memorias, los núcleos ferromagnéticos se utilizan como si fuesen un pequeño transformador, donde la señal de la “palabra” que pasaba a través de un núcleo dado y que se emparejaba con el cable de un bit determinado, se interpretaba como un “uno” binario. Si el cable correspondiente a la palabra pasaba por el exterior del núcleo se leí­a como un “cero” binario.

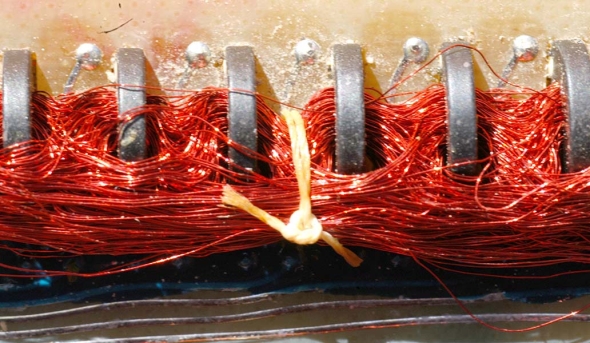

Detalle de una memoria similar, utilizada en el Univac.

El sistema funciona, y es extremadamente robusto. De hecho, durante el despegue del Apolo XII varios rayos alcanzaron el vector Saturno V, provocando el “cuelgue” del ordenador de a bordo. Pero una vez en órbita, los astronautas lo resetearon y arrancó sin problemas. Muy pocos ordenadores modernos podrí­an sobrevivir a un evento de ese tipo. La empresa Raytheon habí­a contratado a varias mujeres, algunas ex empleadas de empresas textiles, para cablear estas memorias. Tomaban los datos en sistema binario, y los “cosí­an” en los núcleos metálicos. Los diseñadores de la NASA llamaba a estas ROMs  “LOL  memory”, por “Little Old Ladies memory”, algo así­ como “memorias de las viejecitas”, en referencia a las mujeres que las ensamblaban. Cada ordenador tení­a seis módulos de memoria LOL, y cada uno requerí­a de más de un mes de trabajo para estar listo. Luego se verificaban para asegurarse de que los programas y parámetros orbitales incluidos fuesen correctos, y estaban listos para ser instalados en los AGC.

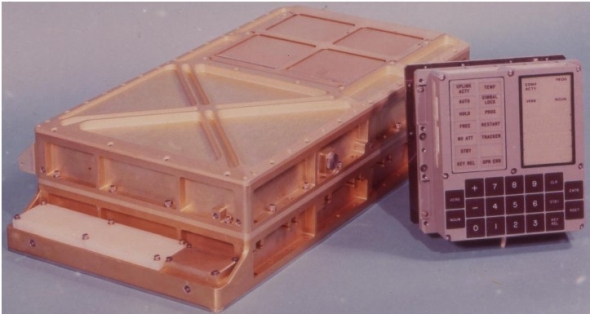

El MIT diseñó el AGC, ordenador de los Apollo.

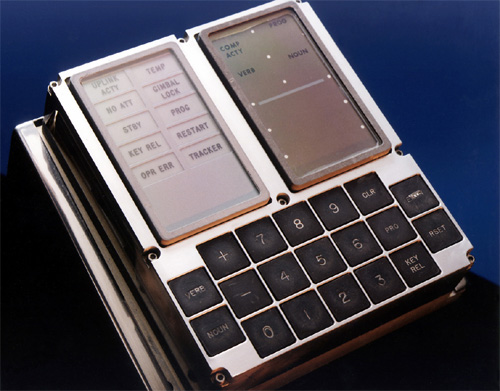

Consola del AGC

La NASA usó, por supuesto, chips y transistores en otros componentes de estos ordenadores, pero las memorias se basaron en esta tecnologí­a más antigua, la única -para sus ingenieros- que les permití­a el grado de seguridad que la misión necesitaba. Algunos afirman que la NASA y las misiones Apollo son las responsables de haber impulsado la miniaturización de los ordenadores, que pasaron de ser monstruos del tamaño de una habitación a pequeñas cajas de 30 centí­metros de lado. Seguramente esto es exagerado, y posiblemente las aplicaciones militares de los ordenadores fue lo que más impulsó la reducción de su tamaño. Como sea, el esfuerzo de los ingenieros del MIT permitió crear ordenadores lo suficientemente pequeños como para llevar al hombre a la Luna, y eso no es poca cosa.



Un poco más sobre el AGC: Interfaz DSKY

La interfaz de usuario con la que se accedí­a al AGC era la DSKY ( abreviatura del inglés display and keyboard, que en castellano significa teclado y pantalla), pronunciado comúnmente como dis-key.Poseí­a un vector de indicadores luminosos, varios visualizadores numéricos y un teclado tipo calculadora. Los comandos se introducí­an como números de dos dí­gitos: Verbo, y Nombre. El Verbo describí­a el tipo de la acción a realizar y el Nombre especificaba el dato afectado por la acción indicada por dicho verbo.

Los numerales se mostraban a través de visualizadores de siete segmentos electroluminescentes de alto voltaje de color verde. Para controlar estos visualizadores se usaban relés electromecánicos que limitaban su velocidad de refresco (la versión posterior Block II usaban rectificadores controlados de silicio más veloces). En ellos se podí­an visualizar tres números de 5 dí­gitos con signo en base octal odecimal, y se usaban tí­picamente para mostrar vectores tales como la actitud del vehí­culo espacial o un cambio de velocidad necesario (delta-V). Aunque los datos se almacenaban internamente enunidades métricas, estos se mostraban según el sistema anglosajón de unidades. Esta interfaz tipo calculadoranb 1 fue la primera de su clase, y el prototipo para todas la interfaces de paneles de control similares.

El modulo de mando tení­a dos DSKYs conectadas a su AGC; una situado en el panel de instrumentos principal y una segunda en la bahí­a de equipos cerca de un sextante que se usaba para alinear la plataforma de navegación inercial. El módulo lunar tení­a una única interfaz DSKY para su AGC. Unos indicadores de actitud (FDAI), controlados por el AGC, se situaban sobre la DSKY en la consola del comandante y en el LM.

En 2009, se vendió un DSKY por $50788 en la subasta pública organizada por Heritage Auctions.6



Fuente: http://www.neoteo.com/core-rope-memory-la-rom-de-los-apollo

Para saber más sobre el AGC: http://es.wikipedia.org/wiki/Apollo_Guidance_Computer
